衬氟视镜

  • 联系我们 :
  • 固话:0523-87481899
    手机:13852635959
  • 分享到:
  • 立即订购+
    • 衬氟视镜
    • 衬氟视镜
    • 衬氟视镜



简介

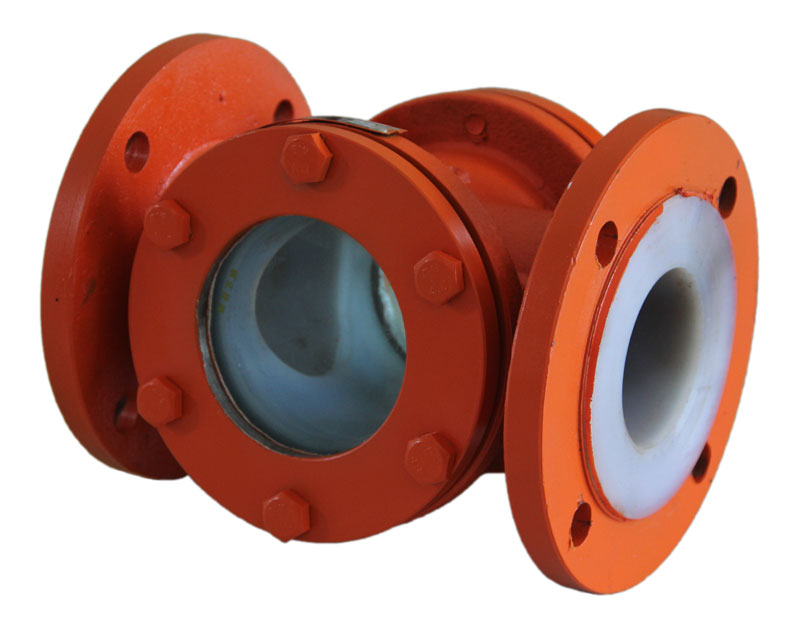

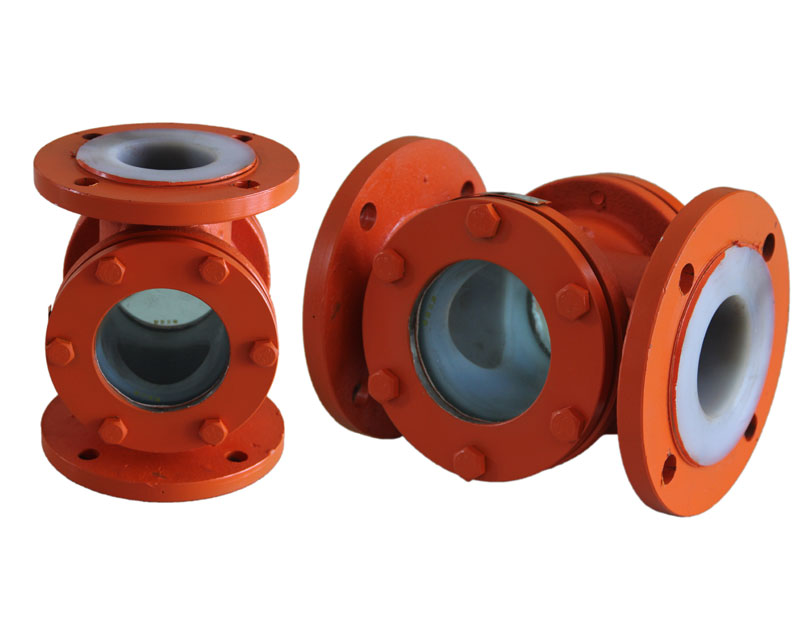

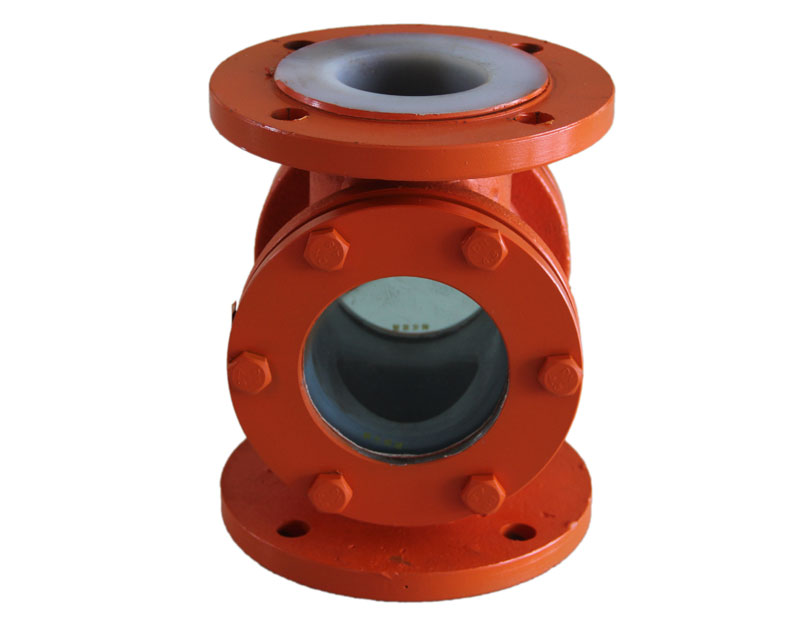

衬氟视镜又名衬里视镜,国家执行标准(HG/T21622-1990).用以观测管路或设备中单元流体的流量、色泽、气泡、结晶情况,直接监控化工工艺流程,有利于指导操作。视镜体采用碳钢精铸,内衬氟塑料(F46), 镜片选用优质钢化玻璃,具有的耐腐蚀性能和机械强度,且有外型美观、强度高、经久耐用的特点。广泛使用于石油、化工、农药、染化、制酸制碱等行业,是目前防腐设备理想的选择。


衬氟视镜相关产品:气动衬氟球阀 电动衬氟球阀 衬四氟蝶阀  衬四氟补偿器


型号意义

例:SJ41F-10C-100

SJ—视镜类型代号

4—连接型式为法兰

1—结构型式为直通式

F—衬里材料为氟塑料

10—公称压力为1.0MPa

C—视镜体材料为碳钢

100—公称通径为100mm

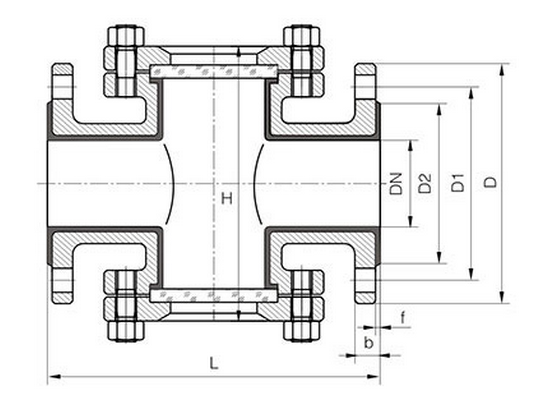

结构图




连接尺寸


公称通径

PN16(1.6MPa)

参考值

DN(mm)

NPS(inch)

L

D

D1

D2

b

f

Z-Фd

H

W(Kg)

15

1/2

160

95

65

45

14

2

4-Ф14

103

2.8

20

3/4

160

105

75

58

14

2

4-Ф14

112

3.5

25

1

160

115

85

68

14

2

4-Ф14

122

4.5

32

1  1/4

180

135

100

78

16

3

4-Ф18

130

6

40

1  1/2

210

145

110

88

16

3

4-Ф18

140

7.5

50

2

230

160

125

102

16

3

4-Ф18

140

9.5

65

2  1/2

240

180

145

122

18

3

4-Ф18

170

15

80

3

280

195

160

138

20

3

8-Ф18

190

20

100

4

350

215

180

158

20

3

8-Ф18

210

29

125

5

390

245

210

188

22

3

8-Ф18

250

45

150

6

400

280

240

212

24

3

8-Ф23

265

85

200

8

410

335

295

268

26

3

12-Ф23

300

100
