简介

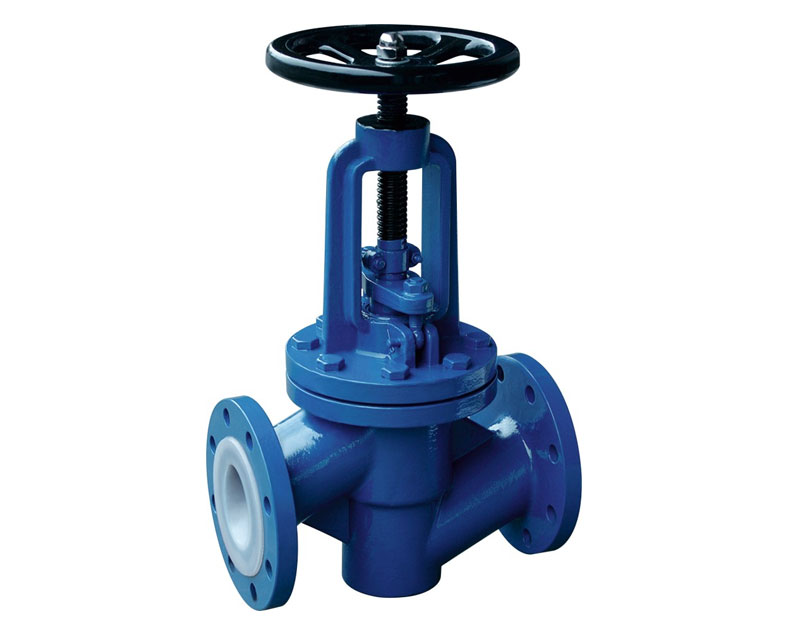

截止阀是指启闭件(阀瓣)由阀杆带动并沿阀座中心轴线做升降运动的阀门,是一种常用的截断阀,主要用来接通或截断管路中的介质,一般不用于调节流。基本结构有:J41型直通式、J44型直角式、J45型直流式。截止阀具有结构紧凑、启闭灵活、耐腐蚀性强、行程短的特点,广泛应用于化工、石油、医药、食品、钢铁冶炼、造纸、水电、环境保证等腐蚀性严重的场合。
衬里材料:FEP、PFA、GXPO等。
驱动方式:手轮、蜗轮、电动、气动、液动。
产品特性:
◆与闸阀相比,截止阀的结构较简单,制造与维修都较方便。
◆密封面不易磨损、擦伤,密封性较好、寿命长。
◆启闭时阀瓣行程较小,启闭时间较短、阀门高度较小。
◆阀瓣与阀杆设计为一体结构,结构紧凑,使用安全。
◆截止阀有三种结构形式:直通式、直流式、角式,其中直通式最为常用,角式可以安装在管路系统的拐角处,直流式流阻是截止阀中最小的。
◆可根据用户需求配置气动、电动装置,满足遥控和程控的需要。
◆更换零件衬里材料可适用各种介质。
基本信息
设计与制造符合中国国家标准
基本结构形式:直通式、直流式
公称压力 PNl.0~2.5MPa
公称通径 DNl5~350mm
技术性能规范
设计标准 | HG/T 3704,GB/T 12237 | API 60 | ||
结构长度 | HG/T 3704,GB/T 12221 | ASMEB 16.10 | ||
法兰形式尺寸 | HG/T 20592,GB/T 9119 | ASMEB 16.5,JISB2220 | ||
检验与试验 | GB/T 13927,JB/T 9092 | API 598 | ||
公称压力(MPa) | 1.0 | 1.6 | 150Lb | |
实验压力(MPa) | 壳体试压 | 1.5 | 1.5 | 1.5 |
高圧密封 | 1.1 | 1.1 | 1.1 | |
低压密封 | 0.6 | 0.6 | 0.6 | |
适用温度(℃) | PFA:-30-200 FEP:-30-150 GXPO:-10-80 | |||
适用介质 | 盐酸、硝酸、氢氟酸、液氯、硫酸、王水等强腐蚀性介质 |
注:衬氟阀门壳体试压和密封按照上表测试,测试标准仅参考通用阀门标准,高压力要求情况订制加工。
结构图
连接尺寸
PN:1.0MPa
DN | L | D | D1 | D2 | f | b | Z-d | D0 | H1 | H2 | W(Kg) |
15 | 130 | 95 | 65 | 45 | 2 | 14 | 4-14 | 100 | 235 | 260 | 6.5 |
20 | 150 | 105 | 75 | 55 | 2 | 16 | 4-14 | 100 | 240 | 265 | 7 |
25 | 160 | 115 | 85 | 65 | 2 | 16 | 4-14 | 120 | 245 | 270 | 7.8 |
32 | 180 | 135 | 100 | 78 | 2 | 18 | 4-18 | 140 | 255 | 285 | 11 |
40 | 200 | 145 | 110 | 85 | 3 | 18 | 4-18 | 140 | 285 | 315 | 13 |
50 | 230 | 160 | 125 | 100 | 3 | 20 | 4-18 | 160 | 295 | 330 | 15 |
65 | 290 | 180 | 145 | 120 | 3 | 20 | 4-18 | 180 | 350 | 395 | 23 |
80 | 310 | 195 | 160 | 135 | 3 | 22 | 8-18 | 240 | 395 | 445 | 38 |
100 | 350 | 215 | 180 | 155 | 3 | 22 | 8-18 | 240 | 450 | 490 | 42 |
125 | 400 | 245 | 210 | 185 | 3 | 24 | 8-18 | 280 | 525 | 555 | 55 |
150 | 480 | 280 | 240 | 210 | 3 | 24 | 8-23 | 320 | 605 | 645 | 77 |
200 | 495 | 335 | 295 | 265 | 3 | 26 | 8-23 | 360 | 645 | 765 | 135 |
250 | 622 | 390 | 350 | 320 | 3 | 28 | 12-23 | 400 | 685 | 805 | 220 |
300 | 698 | 440 | 400 | 368 | 4 | 28 | 12-23 | 400 | 710 | 814 | 277 |
350 | 787 | 500 | 460 | 428 | 4 | 30 | 16-23 | 450 | 750 | 855 | 320 |
PN:1.6MPa
DN | L | D | D1 | D2 | f | b | Z-d | D0 | H1 | H2 | W(Kg) |
15 | 130 | 95 | 65 | 45 | 2 | 14 | 4-14 | 100 | 240 | 265 | 7 |
20 | 150 | 105 | 75 | 55 | 2 | 16 | 4-14 | 100 | 245 | 270 | 7.6 |
25 | 160 | 115 | 85 | 65 | 2 | 16 | 4-14 | 120 | 250 | 275 | 8.2 |
32 | 180 | 135 | 100 | 78 | 2 | 18 | 4-18 | 140 | 260 | 290 | 12 |
40 | 200 | 145 | 110 | 85 | 3 | 18 | 4-18 | 140 | 285 | 320 | 14 |
50 | 230 | 160 | 125 | 100 | 3 | 20 | 4-18 | 160 | 300 | 335 | 18 |
65 | 290 | 180 | 145 | 120 | 3 | 20 | 4-18 | 180 | 355 | 400 | 26 |
80 | 310 | 195 | 160 | 135 | 3 | 22 | 8-18 | 240 | 400 | 450 | 40 |
100 | 350 | 215 | 180 | 155 | 3 | 24 | 8-18 | 240 | 455 | 495 | 50 |
125 | 400 | 245 | 210 | 185 | 3 | 26 | 8-18 | 280 | 530 | 560 | 65 |
150 | 480 | 280 | 240 | 210 | 3 | 28 | 8-23 | 320 | 610 | 650 | 85 |
200 | 495 | 335 | 295 | 265 | 3 | 30 | 12-23 | 360 | 650 | 770 | 150 |
250 | 622 | 405 | 355 | 320 | 3 | 32 | 12-25 | 400 | 690 | 810 | 245 |
300 | 698 | 460 | 410 | 375 | 4 | 34 | 12-25 | 400 | 730 | 845 | 295 |
350 | 787 | 500 | 460 | 428 | 4 | 30 | 16-23 | 450 | 750 | 855 | 320 |
PN: 2.5MPa
DN | L | D | D1 | D2 | f | b | Z-d | D0 | H1 | H2 | W(Kg) |
15 | 130 | 95 | 65 | 45 | 2 | 16 | 4-14 | 120 | 240 | 265 | 7.5 |
20 | 150 | 105 | 75 | 55 | 2 | 16 | 4-14 | 120 | 245 | 270 | 8 |
25 | 160 | 115 | 85 | 65 | 2 | 16 | 4-14 | 140 | 250 | 275 | 9 |
32 | 180 | 135 | 100 | 78 | 2 | 18 | 4-18 | 160 | 260 | 290 | 13 |
40 | 200 | 145 | 110 | 85 | 3 | 18 | 4-18 | 180 | 285 | 320 | 15 |
50 | 230 | 160 | 125 | 100 | 3 | 20 | 4-18 | 180 | 300 | 335 | 20 |
65 | 290 | 180 | 145 | 120 | 3 | 22 | 8-18 | 240 | 355 | 400 | 28 |
80 | 310 | 195 | 160 | 135 | 3 | 22 | 8-18 | 280 | 400 | 450 | 42 |
100 | 350 | 230 | 190 | 160 | 3 | 24 | 8-23 | 320 | 455 | 495 | 57 |
125 | 400 | 270 | 220 | 188 | 3 | 28 | 8-25 | 320 | 530 | 560 | 71 |
150 | 480 | 300 | 250 | 218 | 3 | 30 | 8-25 | 360 | 610 | 650 | 90 |
