简介

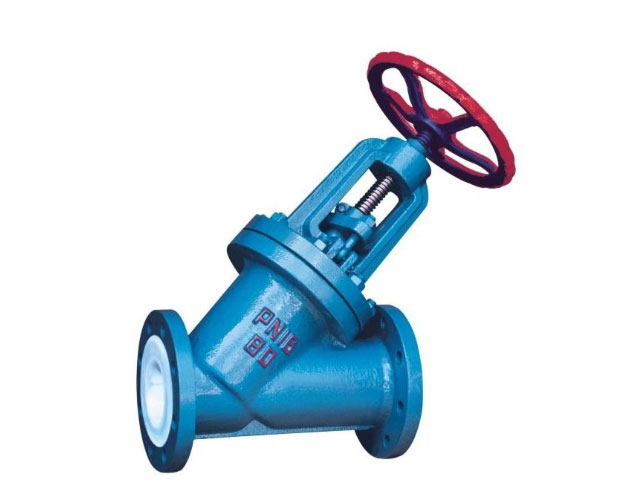

截止阀是指启闭件（阀瓣）由阀杆带动并沿阀座中心轴线做升降运动的阀门，是一种常用的截断阀，主要用来接通或截断管路中的介质，一般不用于调节流。基本结构有：J41型直通式、J44型直角式、J45型直流式。截止阀具有结构紧凑、启闭灵活、耐腐蚀性强、行程短的特点，广泛应用于化工、石油、医药、食品、钢铁冶炼、造纸、水电、环境保证等腐蚀性严重的场合。

衬里材料：FEP、PFA、GXPO等。

驱动方式：手轮、蜗轮、电动、气动、液动。

产品特性：

◆与闸阀相比，截止阀的结构较简单，制造与维修都较方便。

◆密封面不易磨损、擦伤，密封性较好、寿命长。

◆启闭时阀瓣行程较小，启闭时间较短、阀门高度较小。

◆阀瓣与阀杆设计为一体结构，结构紧凑，使用安全。

◆截止阀有三种结构形式：直通式、直流式、角式，其中直通式最为常用，角式可以安装在管路系统的拐角处，直流式流阻是截止阀中最小的。

◆可根据用户需求配置气动、电动装置，满足遥控和程控的需要。

◆更换零件衬里材料可适用各种介质。

直流式衬氟截止阀相关产品：衬四氟蝶阀  衬四氟膨胀节 衬氟电动球阀

基本信息

设计与制造符合中国国家标准

基本结构形式：直通式、直流式

公称压力 PNl.0～2.5MPa

公称通径 DNl5～350mm

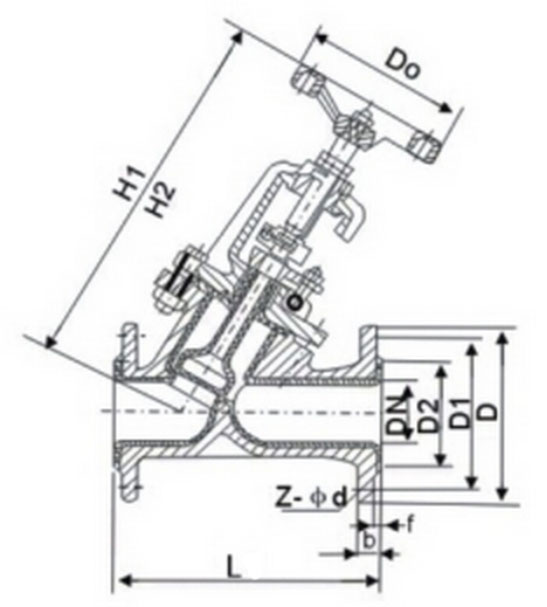

结构图

连接尺寸表

PN :1.6Mpa
