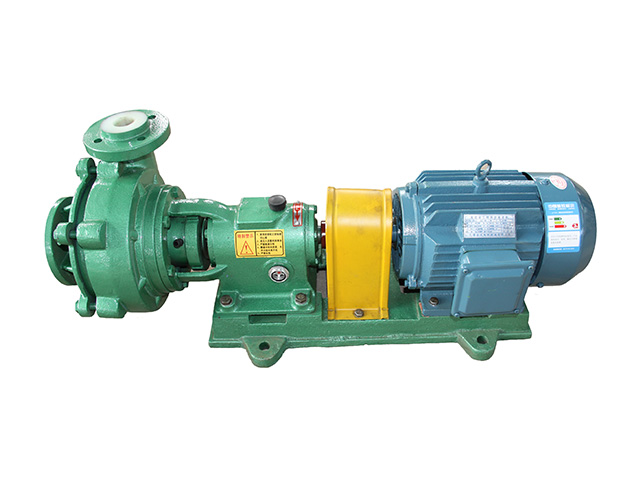

UHB砂浆泵

http://www.cnypbf.com/uploadfiles/211.149.195.244/webid348/source/201608/147123943273.jpg

联系我们 :
固话：0523-87481899
手机：13852635959
分享到：
立即订购+

概述

本系列泵为单级单吸悬臂式离心泵，过流部分采用钢衬超高分子量聚乙烯(UHMW-PE)制成，该材质是目前国际上新一代的泵用耐腐耐磨工程塑料；具有优异的耐磨性、耐冲击性(尤其是耐低温冲击). 抗蠕变性(耐环境应力开裂)和极好的耐腐蚀性。

使用温度：-20°C ~ 100° C

流量：2m³/h ~ 12000m³/h

扬程：5m ~ 1000m

设计特点

UHB-ZK耐腐耐磨砂浆泵系列产品专为输送具有一定腐蚀性且含有细颗粒或有结晶的介质而设计，采用钢衬超高分子量聚乙稀模压成型工艺制造，具有优异的耐腐蚀性和耐磨性能，结构设计为悬臂前开式，叶轮为半开式（无前盖板），增强了流道内的通过性，使介质中的颗粒及杂质很快通过泵腔而不会堵塞，轴封为K型氟橡胶密封环外带冷却水套，兼顾了耐腐与耐磨的双重要求。此系列产品在金属冶炼、钛白粉、精细化工、化肥等行业深受用户好评。另外可跟据客户特殊耐腐或耐温要求采用氟塑料内衬，还可定做特殊流量、扬程的非标型号。

用途

本产品广泛适用于：酸碱、盐、油类、食品饮料、酒类、有机溶剂等液体,尤其适用于输送含细颗粒状UHB-ZK系列泵属于单级单吸悬臂式离心泵，过流部件采用钢衬超高分子量聚乙（UHMWPE）。该材料是目前国际上新一代的泵用耐腐耐磨工程塑料，其突出的优点是在所有的塑料中它具有优异的耐磨性、耐冲击性（尤其是耐低温冲击），抗蠕变性（耐环境应力开裂）和极好的耐腐蚀性。

该泵显著特点是：多功能，即一中泵能适应各种不同的工况，如输送酸、碱性清夜或料浆；冶炼行业各种腐蚀性矿浆；硫酸行业各种稀酸；环保行业各类污水等。该泵既耐腐蚀又耐磨损，使用范围十分广泛。

UHB-ZK-A系列耐腐耐磨泵是UHB-ZK-A系列泵的改进型产品，采用渐开线涡壳，其显著特点是效率、耐腐性，抗蠕变性均有所提高。

（一）主要技术性能简述：

1.型号：UHB-ZK系列耐腐耐磨泵

2.结构与特点：

(1) 耐腐耐磨，一泵多用，酸碱类清夜料浆均适用。

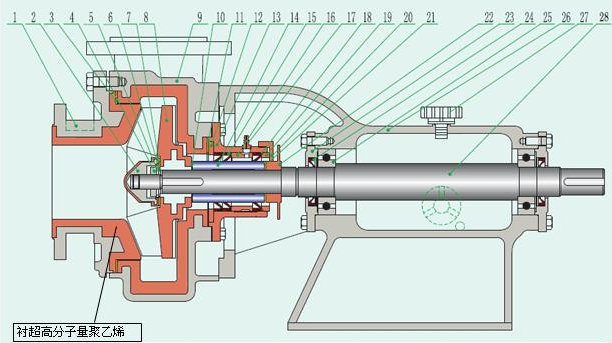

(2) 泵体为钢衬超高分子量聚乙烯结构，衬层厚8～20mm，该泵应用了龟甲网衬里专

利技术，和其它同类泵相比较，具有衬里层抗热变形性能好，耐开裂，防脱落，使

用温度高等优势。

(3) 叶轮分半开式，闭式两种，可根据介质状况任选。

(4) 密封：K型动力密封，G3型机械密封。

3. 适用介质：浓度75%以下硫酸，30%以下硝酸，各种浓度的盐酸，液碱，既适用清

液也适用料浆。

4. 主要技术参数：使用温度-20℃～80℃(对特殊要求、使用改性材质，可提高到105℃),

进口直径 32mm～350mm, 流量5～2600m³/h,扬程80m以内。

(二) 极广泛的使用范围：

1. 硫酸磷肥业:稀酸、母液、污水、海水、含硅胶的氟硅酸，磷酸料浆等介质的输送。

2. 有色金属冶炼业：特别适用于铅、锌、金、银、铜、锰、钴、稀土等稀有金属湿法冶炼

的各种酸液，腐蚀性矿浆，料浆（压滤机配用）电解液，污水等介质输送。

3. 化工及其他行业：各种硫酸、盐酸、碱性、油类的清液或料浆岗位。钛白粉、铁红粉生

产，各种染料、颜料生产，非金属矿产加工等行业。

4. 氯碱业：盐酸、液碱、电解液等。

5. 水处理业：纯水、高纯水、污水(皮革污水、电镀污水、电子污水、造纸污水、纺织污

水、食品污水、生活污水、制药业污水等等)。

6. 钢铁企业：酸洗系统的硫酸、盐酸岗位、带杂质的污水。

7. 湿式脱硫循环泵：能同时适用碱性、酸性、腐蚀性岗位。

8. 煤碳工业、煤化工中的腐蚀性液体、煤浆的输送；洗选煤配用泵。

型号意义

例：80UHB-ZK-35-80-B

80—泵进口直径80mm

UHB—钢衬超高分子型耐腐耐磨砂浆泵；FUB—内衬PFA耐高温耐磨砂浆泵

ZK—本泵安装的K型动力密封；WB—安装WB2碳化硅机械密封

35—泵流量35m³/h（每小时35吨水）

80—泵扬程80m（出口压力0.8MP）

B--轴加粗密封改进型

型号与参数

序号	规格型号	流量m³/h	扬程m	转速r/min	电机功率kw	轴功率 kw	效率 %	气蚀余量 m
1	25-5-5	5	5	2900	0.55	0.41	46	1.5
2	25-5-10	5	10	2900	0.75	0.59	38	1.5
3	25-5-15	5	15	2900	1.1	0.92	41	1.5
4	25-5-20	5	20	2900	1.1	0.89	43	1.5
5	25-5-25	5	25	2900	2.2	1.63	39	1.5
6	25-5-40	5	40	2900	5.5	4.21	57	2.5
7	25-5-50	5	50	2900	7.5	5.62	59	2.5
8	25-5-60	5	60	2900	11	9.58	57	2.5
9	25-10-40	10	40	2900	7.5	5.85	61	2.5
10	25-10-50	10	50	2900	11	9.16	63	2.5
11	25-10-60	10	60	2900	15	12.5	67	2.5
12	25-15-50	15	50	2900	15	13.2	65	2.5
13	25-2-5	2	5	1450	0.37	0.32	29	1
14	25-5-10	5	10	1450	1.1	0.65	51	2
15	25-2-9	2	9	1450	0.55	0.4	38	1
16	25-8-10	8	10	1450	2.2	21.63	66	2
17	25-4-7	4	7	1450	1.1	0.91	28	1
序号	规格型号	流量m³/h	扬程m	转速r/min	电机功率kw	轴功率 kw	效率 %	气蚀余量 m
1	32-10-20	10	20	2900	2.2	1.62	49	2
2	32-10-10	10	10	2900	1.1	0.95	49	2
3	32-5-20	5	20	2900	1.1	1.05	47	2
4	32-10-15	10	15	2900	1.5	1.33	51	2
5	32-10-40	10	40	2900	7.5	5.71	62	3
6	32-15-40	15	40	2900	7.5	6.8	60	3
7	32-15-50	15	50	2900	11	8	66	3
8	31-15-60	15	60	2900	15	10.2	65	3
9	32-20-50	20	50	2900	15	10.21	68	3
10	32-10-10	10	10	1450	3	2.27	56	2
11	32-7-10	7	10	1450	2.2	1.36	52	2
12	32-5-10	5	10	1450	1.1	10.4	39	2
13	32-5-5	5	5	1450	0.75	0.51	46	1
14	32-3-7	3	7	1450	0.75	0.59	41	1
15	32-7-5	7	5	1450	1.1	0.72	37	1
16	32-5-7	5	7	1450	1.1	0.8	36	1
序号	规格型号	流量m³/h	扬程m	转速r/min	电机功率kw	轴功率 kw	效率 %	气蚀余量 m
1	40-15-25	15	25	2900	3	0.85	47	2
2	40-15-15	15	15	2900	2.2	2.01	43	2
3	40-15-20	15	20	2900	3	2.58	48	2
4	40-15-40	15	40	2900	7.5	6.02	53	3
5	40-15-50	15	50	2900	11	7.72	61	3
6	40-20-50	20	50	2900	11	7.81	59	3
7	40-15-60	15	60	2900	15	12.2	57	3
8	40-18-55	18	55	2900	15	12.5	66	1.5
9	40-5-6	5	6	1450	0.55	0.31	40	2.5
10	40-10-10	10	10	1450	3	2.4	55	1.5
11	40-7-6	7	6	1450	0.75	0.57	41	2.5
12	40-10-12	10	12	1450	4	2.62	58	1.5
13	40-9-5	9	5	1450	1.1	0.9	43	1.5
14	40-10-6	10	6	1450	1.1	0.85	40	1.5
15	40-11-5	11	5	1450	2.2	1.6	45	1.5
16	40-12-6	12	6	1450	2.2	1.9	43	1.5
17	40-13-10	13	10	1450	4	2.81	55	2.5
序号	规格型号	流量m³/h	扬程m	转速r/min	电机功率kw	轴功率 kw	效率 %	气蚀余量 m
1	40-10-30	10	30	2900	3	2.2	49	2.5
2	40-18-25	18	25	2900	3	2.7	43	2.5
3	40-20-20	20	20	2900	3	2.5	46	2.5
4	40-25-10	25	10	2900	3	2	53	2.5
5	40-25-20	25	20	2900	4	3.2	47	2.5
6	40-15-30	15	30	2900	4	3.8	41	2.5
7	40-10-38	10	38	2900	4	3.8	40	2.5
8	40-8-42	8	42	2900	5.5	4.8	36	2.5
9	40-8-48	8	48	2900	7.5	6.61	45	2.5
10	40-10-80	10	80	2900	15	11.8	60	4
11	40-15-80	15	80	2900	18.5	15.6	63	4
12	40-15-70	15	70	2900	15	12.5	50	4
13	40-9-8	9	8	1450	2.2	1.86	46	2
14	40-10-8	10	8	1450	3	2.5	37	2
15	40-5-10	5	10	1450	2.2	2	41	2
16	40-7-15	7	15	1450	4	3.2	56	3
17	40-8-20	8	20	1450	5.5	4.3	42	3
序号	规格型号	流量m³/h	扬程m	转速r/min	电机功率kw	轴功率 kw	效率 %	气蚀余量 m
1	50-20-30	20	30	2900	5.5	4.1	56	2.5
2	50-25-28	25	28	2900	5.5	4.5	49	2.5
3	50-15-45	15	45	2900	7.5	5.9	40	2.5
4	50-15-20	15	20	2900	3	2.5	41	2.5
5	50-20-20	20	20	2900	4	2.9	48	2.5
6	50-30-15	30	15	2900	4	3.6	42	2.5
7	50-10-35	10	35	2900	4	3.5	43	2.5
8	50-15-32	15	32	2900	5.5	4.1	47	2.5
9	50-12-45	12	45	2900	5.5	4.9	38	2.5
10	50-10-48	10	48	2900	7.5	5.8	36	2.5
11	50-8-10	8	10	1450	3	2.3	39	2
12	50-10-8	10	8	1450	3	2.4	38	2
13	50-10-5	10	5	1450	2.2	2	42	2
14	50-8-8	8	8	1450	2.2	1.9	37	2
15	50-7-10	7	11	1450	2.2	2.3	41	2
16	50-8-11	8	11	1450	4	3.2	45	2
17	50-9-11	9	11	1450	4	3.5	42	2
序号	规格型号	流量m³/h	扬程m	转速r/min	电机功率kw	轴功率 kw	效率 %	气蚀余量 m
1	50-15-50	15	50	2900	11	9.6	57	3
2	50-18-52	18	52	2900	15	12	58	3
3	50-12-50	12	50	2900	7.5	7.1	51	3
4	50-12-58	12	58	2900	11	9.8	55	3
5	50-12-62	12	62	2900	15	13	51	3
6	50-15-55	15	55	2900	11	10	49	3
7	50-20-45	20	45	2900	11	10.2	48	3
8	50-18-48	18	48	2900	11	9.5	57	3
9	50-8-12	8	12	1450	3	2.3	49	2.5
10	50-8-14	8	14	1450	4	3	58	2.5
11	50-8-16	8	16	1450	5.5	4.1	55	2.5
12	50-10-10	10	10	1450	3	2.2	51	2.5
13	50-10-11	10	11	1450	4	3.1	57	2.5
14	50-10-12	10	12	1450	4	3.3	53	2.5
15	50-10-15	10	15	1450	5.5	4	57	2.5
16	50-12-12	12	12	1450	5.5	4.1	56	2.5
17	50-12-10	12	10	1450	4	3.3	53	2.5
序号	规格型号	流量m³/h	扬程m	转速r/min	电机功率kw	轴功率 kw	效率 %	气蚀余量 m
1	50-15-80	20	60	2900	18.5	16.1	62	4.5
2	50-20-70	20	70	2900	18.5	15.7	63	4.5
3	50-15-75	15	75	2900	18.5	16.2	60	4.5
4	50-20-60	15	80	2900	15	14.8	59	4.5
5	50-18-90	18	90	2900	22	18.5	61	4.5
6	50-15-100	15	10	2900	22	20.7	56	4.5
7	50-10-20	10	20	1450	5.5	5	58	3
8	50-15-20	15	20	1450	7.5	5.5	59	3
9	50-18-18	18	18	1450	7.5	5.8	57	3
10	50-20-15	15	15	1450	5.5	4.9	61	3
11	50-12-25	12	25	1450	7.5	6.2	54	3
12	50-12-23	12	23	1450	7.5	6	60	3
13	50-12-20	12	20	1450	5.5	5.3	55	3
14	50-10-30	12	30	1450	11	7.9	62	3
15	50-10-26	10	28	1450	7.5	7	50	3
16	50-10-26	10	26	1450	5.5	4.8	62	3
17	50-10-24	10	24	1450	5.5	4.6	65	3
序号	规格型号	流量m³/h	扬程m	转速r/min	电机功率kw	轴功率 kw	效率 %	气蚀余量 m
1	65-30-32	30	32	2900	7.5	6.5	65	2.5
2	65-20-40	20	40	2900	7.5	5.7	69	2.5
3	65-25-35	25	35	2900	7.5	6.2	6	2.5
4	65-35-20	35	20	2900	5.5	5.1	58	2.5
5	65-25-25	25	25	2900	5.5	5.2	56	2.5
6	65-4-15	40	15	2900	5.5	4.7	61	2.5
7	65-40-20	40	20	2900	7.5	5.9	67	2.5
8	65-35-25	35	25	2900	7.5	5.6	69	2.5
9	65-18-45	18	45	2900	7.5	6.8	59	2.5
10	65-25-48	15	48	2900	7.5	7	55	2.5
11	65-10-50	10	50	2900	7.5	7	52	2.5
12	65-15-8	15	8	1450	3	2	56	2
13	65-10-10	10	10	1450	3	2.2	52	2
14	65-12-9	12	9	1450	3	2	55	2
15	65-20-7	20	7	1450	4	3.3	59	2
16	65-18-8	18	8	1450	4	3.3	59	2
17	65-8-11	7	12	1450	4	3.6	51	2
序号	规格型号	流量m³/h	扬程m	转速r/min	电机功率kw	轴功率 kw	效率 %	气蚀余量 m
1	65-20-50	20	50	2900	1	8.7	71	3
2	65-30-50	30	50	2900	15	12	66	3
3	65-20-55	20	55	2900	15	13.2	57	3
4	65-15-60	15	60	2900	15	13.7	55	3
5	65-12-50	12	50	2900	7.5	7	59	3
6	65-25-45	25	45	2900	7.5	6.6	67	3
7	65-25-48	25	48	2900	11	8.9	70	3
8	65-35-40	35	40	2900	15	12	65	3
9	65-40-35	40	35	2900	15	13.5	52	3
10	65-10-12	10	12	1450	4	3.6	57	2.5
11	65-15-10	15	10	1450	4	3.7	56	2.5
12	65-15-14	15	14	1450	5.5	4.1	60	2.5
13	65-10-17	10	17	1450	5.5	4.8	52	2.5
14	65-20-10	20	10	1450	5.5	5.2	56	2.5
15	65-15-17	15	17	1450	7.5	5.9	66	2.5
16	65-20-14	20	14	1450	7.5	5.6	68	2.5
17	65-22-10	22	10	1450	7.5	5	69	2.5
序号	规格型号	流量m³/h	扬程m	转速r/min	电机功率kw	轴功率 kw	效率 %	气蚀余量 m
1	65-25-80	25	80	2900	22	18.6	63	4.5
2	65-30-65	30	65	2900	18.5	16.2	60	4.5
3	65-20-75	20	75	2900	18.5	16	67	4.5
4	65-40-55	40	55	2900	22	19.5	52	4.5
5	65-20-90	20	90	2900	30	23	55	4.5
6	65-20-100	20	100	2900	37	34.5	59	4.5
7	65-35-60	35	60	2900	22	19	61	4.5
8	65-12-25	12	25	1450	7.5	6.5	58	3
9	65-15-25	15	20	1450	7.5	6.1	63	3
10	65-20-15	20	15	1450	7.5	5.9	65	3
11	65-15-25	15	25	1450	11	9.2	69	3
12	65-25-20	25	20	1450	11	8.8	51	3
13	65-30-15	30	15	1450	11	8.5	52	3
14	65-20-32	20	32	1450	15	13.5	57	3
15	65-25-28	25	28	1450	15	12.8	59	3
16	65-28-24	28	24	1450	15	12	59	3
17	65-30-22	30	32	1450	15	14	52	3
序号	规格型号	流量m³/h	扬程m	转速r/min	电机功率kw	轴功率 kw	效率 %	气蚀余量 m
1	80-45-35	45	35	2900	11	9.6	59	3
2	80-50-30	50	30	2900	11	10.2	56	3
3	80-40-20	40	20	2900	7.5	5.8	57	3
4	80-60-30	60	30	2900	15	12.6	51	3
5	80-55-40	55	40	2900	15	14.5	49	3
6	80-40-50	40	50	2900	15	14.3	49	3
7	80-30-50	30	50	2900	11	10.6	52	3
8	80-35-40	35	40	2900	11	10.2	56	3
9	80-60-20	60	20	2900	11	10.9	51	3
10	80-34-20	34	20	2900	5.5	5.4	43	3
11	80-50-15	50	15	2900	7.5	6.5	50	3
12	80-35-60	35	60	2900	18.5	16	48	3
13	80-35-70	35	70	2900	22	20.1	49	3
14	80-20-11	20	11	1450	5.5	4.2	47	2.5
15	80-18-15	18	15	1450	7.5	5.7	48	2.5
16	80-25-12	25	12	1450	7.5	5.8	47	2.5
17	80-30-10	30	10	1450	7.5	5.8	47	2.5
序号	规格型号	流量m³/h	扬程m	转速r/min	电机功率kw	轴功率 kw	效率 %	气蚀余量 m
1	80-35-80	35	80	2900	22	19.2	69	4.5
2	80-40-70	40	70	2900	22	20.1	66	4.5
3	80-50-60	50	60	2900	30	26.3	59	4.5
4	80-60-55	60	55	2900	30	26.8	58	4.5
5	80-40-90	40	90	2900	37	29	68	4.5
6	80-40-100	40	100	2900	45	33.1	67	4.5
7	80-55-80	55	80	2900	37	30	57	4.5
8	80-30-25	30	25	1450	11	9.15	59	3
9	80-35-20	35	20	1450	11	9.8	55	3
10	80-40-15	40	15	1450	11	9.7	55	3
11	80-50-12	50	12	1450	11	10.1	51	3
12	80-55-10	55	10	1450	11	10.7	50	3
13	80-30-30	30	30	1450	15	13.2	61	3
14	80-35-26	35	26	1450	15	13.8	59	3
15	80-40-30	40	22	1450	15	14.1	56	3
16	80-40-30	40	30	1450	18.5	15.7	42	3
17	80-45-25	45	25	1450	18.5	16.2	60	3
序号	规格型号	流量m³/h	扬程m	转速r/min	电机功率kw	轴功率 kw	效率 %	气蚀余量 m
1	100-80-30	80	30	2900	18.5	18.1	63	3
2	100-100-27	100	27	2900	18.4	18.4	60	3
3	100-60-40	60	40	2900	16.8	16.8	65	3
4	100-50-50	50	50	2900	22	18.5	66	3
5	100-60-50	60	50	2900	22	20.2	59	3
6	100-50-60	50	60	2900	30	26.1	59	3
7	100-100-20	100	20	2900	15	14.9	58	3
8	100-60-32	60	32	2900	18.5	15.5	59	3
9	100-80-40	80	40	2900	22	21.1	55	3
10	100-100-40	100	40	2900	30	28.5	61	3
11	100-140-20	140	20	2900	30	28.8	60	3
12	100-90-55	90	55	2900	37	32.2	72	3
13	100-70-60	70	60	2900	37	30.8	73	3
14	100-45-10	45	10	1450	5.5	4.7	59	2.5
15	100-50-11	50	11	1450	5.5	4.2	61	2.5
16	100-45-15	45	15	1450	7.5	5.8	63	2.5
17	100-60-10	60	10	1450	7.5	6.2	57	2.5
序号	规格型号	流量m³/h	扬程m	转速r/min	电机功率kw	轴功率 kw	效率 %	气蚀余量 m
1	100-60-80	60	80	2900	37	30.8	30.8	4.5
2	100-50-85	50	85	2900	37	30.1	30.1	4.5
3	100-80-70	80	70	2900	37	32.5	32.5	4.5
4	100-100-65	100	65	2900	45	38.8	38.8	4.5
5	100-80-90	80	90	2900	55	49.2	49.2	4.5
6	100-80-100	140	50	2900	45	39.7	39.7	4.5
7	100-80-100	80	100	2900	75	61.5	61.5	3
8	100-45-20	45	20	1450	5.5	5.3	5.3	3
9	100-50-20	50	20	1450	7.5	7.5	6.3	3
10	100-60-20	60	20	1450	11	11	9.2	3
11	100-70-20	70	20	1450	15	15	13.5	3
12	100-45-25	45	25	1450	11	11	8.8	3
13	100-60-25	60	25	1450	15	15	12	3
14	100-80-15	80	15	1450	15	15	13.8	3
15	100-60-15	60	15	1450	11	11	9.7	3
16	100-50-32	50	32	1450	15	15	11.8	3
17	100-60-30	60	30	1450	18.5	18.5	16.2	3
序号	规格型号	流量m³/h	扬程m	转速r/min	电机功率kw	轴功率 kw	效率 %	气蚀余量 m
1	125-130-35	130	35	2900	30	23.1	59	3
2	125-110-38	110	38	2900	30	21.2	60	3
3	125-90-45	90	45	2900	30	24.6	64	3
4	125-150-30	150	30	2900	30	27.7	47	3
5	125-180-25	180	25	2900	37	32.5	56	3
6	125-107-42	107	42	2900	30	26.5	66	3
7	125-130-35	130	35	2900	37	33.1	53	3
8	125-55-68	55	68	2900	37	25.2	69	3
9	125-70-60	70	60	2900	37	30.1	67	3
10	125-90-55	90	55	2900	37	32.2	62	3
11	125-85-40	85	40	2900	22	21.5	53	3
12	125-100-28	100	28	2900	22	19.6	60	3
13	125-40-18	40	18	1450	7.5	5.6	61	2.5
14	125-50-15	50	15	1450	7.5	5.9	59	2.5
15	125-58-12	58	12	1450	7.5	6.3	56	2.5
16	125-60-10	60	10	1450	7.5	7	49	2.5
17	125-50-10	50	10	1450	5.5	5.1	59	2.5
序号	规格型号	流量m³/h	扬程m	转速r/min	电机功率kw	轴功率 kw	效率 %	气蚀余量 m
1	125-180-28	180	28	2900	37	32.5	56.6	3
2	125-170-32	170	32	2900	37	32.2	61	3
3	125-160-35	160	35	2900	37	31.3	63.7	3
4	125-140-40	140	40	2900	37	29.9	66.2	3
5	125-100-45	100	45	2900	37	29.7	68	3
6	125-200-15	200	15	2900	37	32.8	49	3
7	125-150-48	150	48	2900	45	39.6	60	3
8	125-165-38	165	38	2900	45	40.2	58	3
9	125-180-32	180	32	2900	45	41.8	52	3
10	125-90-8	90	8	1450	11	9.7	52	2.5
11	125-80-10	80	10	1450	11	9.5	55	2.5
12	125-70-12	70	12	1450	11	8.8	58	2.5
13	125-60-15	60	15	1450	11	8.1	61	2.5
14	125-60-11	60	11	1450	7.5	5.8	59	2.5
15	125-70-9	70	9	1450	7.5	6.2	56	2.5
16	125-80-7	80	7	1450	7.5	6.8	51	2.5
17	125-90-5	90	5	1450	5.5	5.1	58	2.5
序号	规格型号	流量m³/h	扬程m	转速r/min	电机功率kw	轴功率 kw	效率 %	气蚀余量 m
1	125-80-80	80	80	2900	45	39.5	66	4.5
2	125-65-85	65	85	2900	45	37.8	67	4.5
3	125-100-70	100	70	2900	45	41.2	63	4.5
4	125-125-60	125	60	2900	45	42	60	4.5
5	125-150-50	150	50	2900	45	43.8	57	4.5
6	125-100-90	100	90	2900	55	44	52	4.5
7	125-120-90	120	90	2900	75	58	69	4.5
8	125-100-100	100	100	2900	75	60.1	65	4.5
9	125-65-20	65	20	1450	15	13.8	58	3
10	125-78-20	78	20	1450	15	14.1	56	3
11	125-90-20	90	20	1450	18.5	16.7	61	3
12	125-50-25	50	25	1450	11	10.5	60	3
13	125-70-25	70	25	1450	15	12.1	64	3
14	125-100-15	100	15	1450	15	14.8	59	3
15	125-100-26	100	26	1450	22	20.5	51	3
16	125-70-32	70	32	1450	22	19.2	67	3
17	125-85-28	85	28	1450	18.5	17.5	59	3
序号	规格型号	流量m³/h	扬程m	转速r/min	电机功率kw	轴功率 kw	效率 %	气蚀余量 m
1	125-120-30	120	30	1450	30	28.3	51	3.5
2	125-100-32	100	32	1450	30	26.9	55	3.5
3	125-80-35	80	35	1450	30	25.1	59	3.5
4	125-70-40	70	4	1450	30	23.5	64	3.5
5	125-70-45	70	45	1450	37	30.8	69	3.5
6	125-100-38	100	38	1450	37	32.2	66	3.5
7	125-120-35	120	35	1450	37	34.1	60	3.5
8	125-150-32	150	32	1450	37	34.8	58	3.5
9	125-160-26	160	26	1450	37	35.6	52	3.5
10	125-165-20	165	20	1450	30	29	50	3.5
11	125-140-25	140	25	1450	30	27.1	56	3.5
12	125-125-28	125	28	1450	30	26.5	59	3.5
13	125-100-27	100	27	1450	22	18.9	60	3.5
14	125-100-27	100	18	1450	18.5	16.8	61	3.5
15	125-120-15	120	15	1450	18.5	17.5	56	3.5
16	125-80-30	80	30	1450	22	21	55	3.5
17	125-60-38	60	38	1450	22	19.8	59	3.5
序号	规格型号	流量m³/h	扬程m	转速r/min	电机功率kw	轴功率 kw	效率 %	气蚀余量 m
1	150-180-30	180	30	1450	37	35.2	61	3.5
2	150-150-20	150	20	1450	30	24.5	58	3.5
3	150-100-20	100	20	1450	22	20.5	58	3.5
4	150-120-35	120	35	1450	30	25.5	59	3.5
5	150-240-24	210	26	1450	37	36.4	56	3.5
6	150-90-15	240	24	1450	37	36.8	52	3.5
7	150-90-15	90	15	980	18.5	15.8	61	3.5
8	150-70-18	70	18	980	15	14.5	57	3.5
9	150-150-35	150	35	1450	37	35	60	3.5
10	150-120-38	120	38	1450	37	33.7	64	3.5
11	150-100-40	100	40	1450	37	31.2	67	3.5
12	150-80-45	80	45	1450	37	29	70	3.5
13	150-150-8	280	18	1450	37	36.9	49	3.5
14	150-150-8	150	8	980	18.5	17.2	52	2.5
15	150-120-10	120	10	980	18.5	16.7	57	2.5
16	150-100-12	100	12	980	18.5	16.1	59	2.5
17	150-150-12	150	12	980	22	19.9	57	2.5
序号	规格型号	流量m³/h	扬程m	转速r/min	电机功率kw	轴功率 kw	效率 %	气蚀余量 m
1	150-150-40	150	40	1450	45	41.7	67	3.5
2	150-250-30	250	30	1450	45	43.1	60	3.5
3	150-180-35	180	35	1450	45	39.2	63	3.5
4	150-300-25	300	25	1450	45	44.5	57	3.5
5	150-200-32	200	32	1450	45	44	61	3.5
6	150-150-45	150	45	1450	45	41	66	3.5
7	150-150-50	150	50	1450	55	52	60	3.5
8	150-150-55	150	55	1450	55	50.2	11	3.5
9	150-120-60	120	60	1450	55	48	67	3.5
10	150-120-65	120	65	1450	15	65	59	3.5
11	150-140-11	140	11	980	15	14.5	57	2.5
12	150-130-8	130	8	980	11	10.5	62	2.5
13	150-100-18	100	18	980	15	12.8	59	2.5
14	150-100-20	100	20	980	15	11.6	60	2.5
15	150-180-25	180	25	980	22	18.4	58	2.5
16	150-135-16	135	16	980	18.5	16.1	62	2.5
17	150-200-10	200	10	980	18.5	17.3	60	2.5

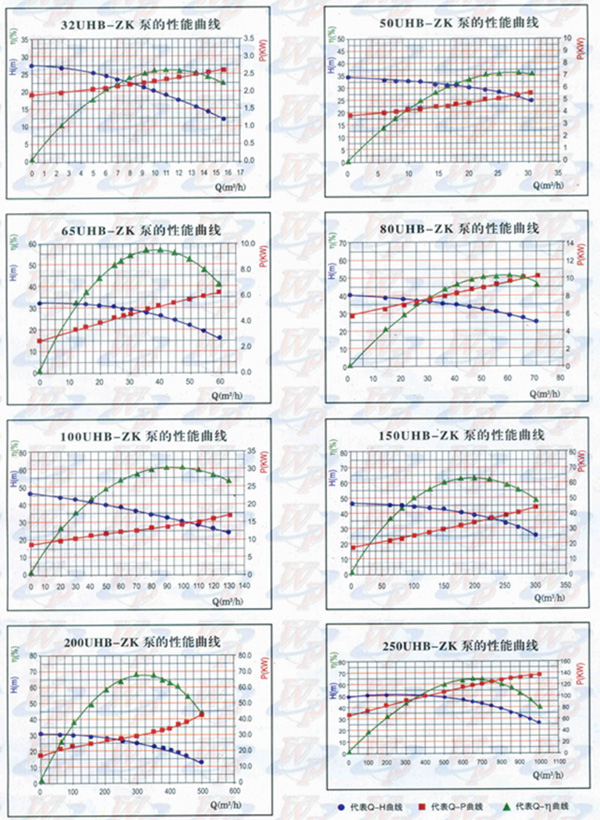

部分性能曲线图

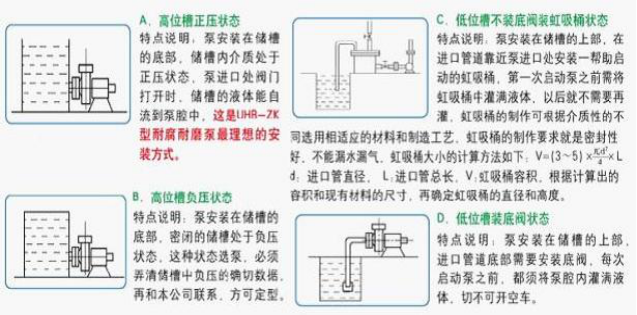

安装及维护

1. 按基础尺寸做好混凝土基础，同进予埋好地脚螺栓；

2. 在安装前应对泵和电机进行检查，各部分应无损，泵内应无杂物；

3. 将机组放在基础上，在底板和基础之间放成对楔垫，通过调整楔垫，找正泵的水平。调好

后，拧紧地脚螺栓；

4. 泵的吸入、吐出管路另设支架支承；

5. 安装完毕，用手转动联轴器，检查有无擦碰现象，转动轻松、均匀无串动现象则安装

结束；

6. 为防止杂物进入泵内，在进口处应设过滤器，过滤面积应大于管路截面积3~4倍；

7. 扬程高的泵在出口管路上还应该安逆止阀，以防突然停机的水锤破坏；

8. 必须保证泵的安装高度符合泵的汽蚀余量，并考虑管路损失及介质温度。

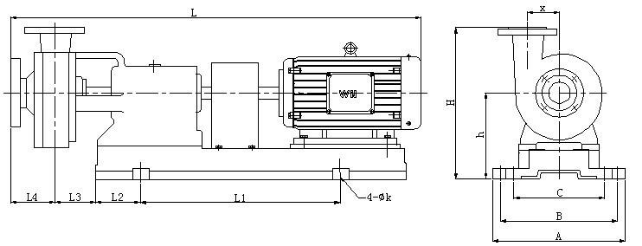

部分安装尺寸

型号	A	B	C	L	L1	L2	L3	L4	x	h	H	k
32UHB-ZK	265	230	230	835	265	125	120	115	72	140	306	18
32UHB-ZK	290	256	256	873	300	130	120	115	72	150	306	18
40UHB-ZK	290	256	256	873	300	130	120	115	72	150	306	18
50UHB-ZK	410	365	365	1090	520	130	130	126	89	237	427	22
65UHB-ZK	410	365	365	1099	510	130	135	128	125	237	457	22
80UHB-ZK	460	400	400	1250	515	200	125	132	125	235	455	22
100UHB-ZK	470	415	325	1405	680	180	65	150	125	275	500	25
100UHB-ZK	500	440	340	1438	680	180	65	150	125	275	500	25
150UHB-ZK	600	550	440	1730	820	240	100	228	208	350	692	25
150UHB-ZK	660	610	510	1775	935	200	100	228	208	340	682	25
150UHB-ZK	630	580	440	1840	820	240	100	228	208	350	692	25
200UHB-ZK	745	660	510	2095	1000	245	80	370	235	390	860	30
250UHB-ZK	830	770	770	2680	1200	400	90	400	310	500	1050	30

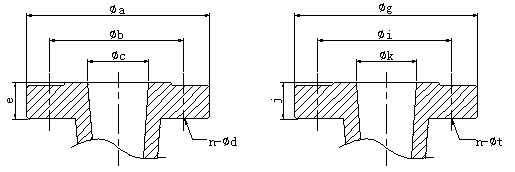

进口法兰	进口法兰

型号	进口法兰					出口法兰
型号	c	a	b	e	n-Ød	k	g	i	j	n-Øt
32UHB-ZK	32	140	100	18	4-Ø18	25	115	85	16	4-Ø14
40UHB-ZK	40	150	110	18	4-Ø18	32	140	100	18	4-Ø18
50UHB-ZK	50	165	125	20	4-Ø18	40	150	110	18	4-Ø18
65UHB-ZK	65	185	145	20	4-Ø18	50	165	125	20	4-Ø18
80UHB-ZK	80	200	160	20	8-Ø18	65	185	145	20	4-Ø18
100UHB-ZK	100	220	180	22	8-Ø18	80	200	160	20	8-Ø18
150UHB-ZK	150	285	240	24	8-Ø22	125	250	210	22	8-Ø18
200UHB-ZK	200	340	295	24	8-Ø22	150	285	240	24	8-Ø22
250UHB-ZK	250	395	350	26	12-Ø22	200	340	295	24	8-Ø22
300UHB-ZK	300	445	400	28	12-Ø22	250	395	350	26	12-Ø22
350UHB-ZK	350	505	460	30	16-Ø22	300	445	400	28	12-Ø22

轴封的结构及工作原理

★工作原理：

K型动力密封主要由副叶轮(或副叶片)与停车密封(橡胶油封)组成。工作时由于副叶轮(或副叶片)旋转产生的离心力使密封腔处于负压状态，从而阻止液体向外泄漏，此时，停车密封不起作用。橡胶油封的唇口因负压而松开，与轴套产生一定间隙，减小其之间的磨损，延长了使用寿命；停机时，由于副叶轮(或副叶片)停止旋转，密封腔由负压转为正压，停车密封开始工作，橡胶油封的唇口在压力作用下紧紧包住轴套，从而达到密封目的。若允许冷却水渗入介质内，可选用带冷却水K型动力密封，即可添加外冷却水装置，延长油封的使用寿命。该密封的油封采用氟橡胶制成，主要适用于输送含固体颗粒的料浆、含杂质的污水等腐蚀性介质(带冷却水K型动力密封用的冷却水为洁净的自来水，压力适宜在0.05Mpa以内)。

结构示意图

1、泵盖	2、锁紧螺母	3、泵盖垫	4、防转螺母	5、弹簧垫	6、华司	7、拼帽垫
8、叶轮	9、泵壳	10、叶轮垫	11、密封盒垫	12、密封挡圈	13、密封盒	14、轴套
15、K型密封圈	16、水封环	17、冷却水嘴	18、冷却水O型圈	19、密封圈顶圈	20、密封盒压盖	21、轴套垫
22、挡水片	23、轴承侧盖	24、轴承油封	25、轴承	26、轴承座	27、油塞	28、主轴
