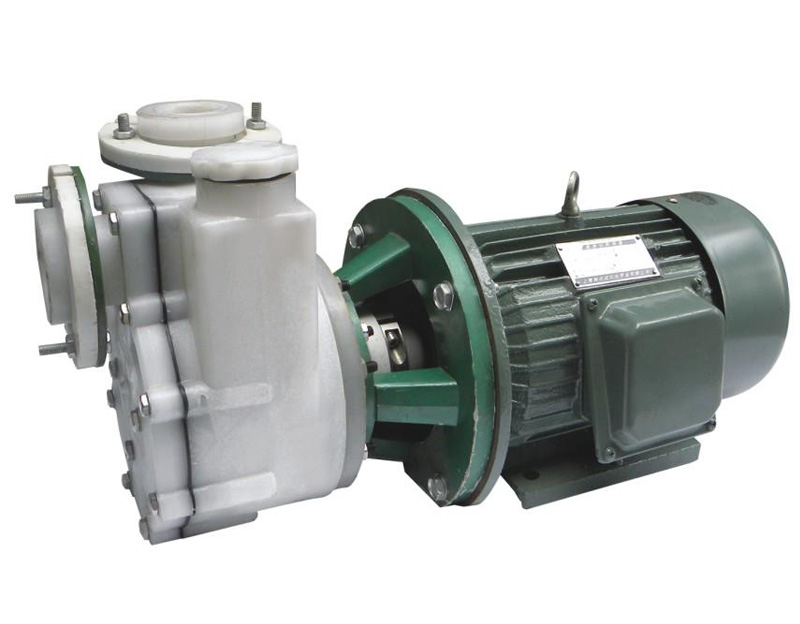

氟塑料自吸泵概 述

FZB氟塑料自吸泵是按国际标准并结合非金属泵的工艺设计制造。泵体采用金属外壳内衬氟塑料，过流部件全部采用氟塑料合金制造，泵盖、叶轮等均用金属嵌件外包氟塑料整体烧结压制而成，轴封采用外装式先进的波纹管机械密封，静环选用99.9%氧化铝陶瓷（或氮化硅），动环采用四氟填充材料，其耐腐耐磨密封性极好。泵的进出口均采用铸钢体加固，以增强了泵的耐压性。实际使用显示，该泵具有耐腐、耐磨、耐高温、不老化、机械强度高、运转平稳、结构先进合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点。

使用温度：-40°C ~ 150° C

流    量：3.6m³/h ~ 100m³/h

扬    程：18m ~32m

氟塑料自吸泵设计特点

FZB自吸泵最突出的特点就是具有自吸功能，可抽送低于泵安装位置以下的液体，且性能稳定，操作简单，只需在泵初次使用前灌液后，以后使用则无需灌液，直接开机即可，自吸高度可根据介质密度在2至4米内确定，是替代体型笨重的液下泵的较佳选择。

氟塑料自吸泵用途

FZB自吸泵的过流部件全部采用氟塑料制造，且又具有自吸功能，因此，FZB自吸泵的用途极为广泛，如：将地下槽中的腐蚀性液体抽送至目标地点，将底端无出口的酸碱槽中的酸碱抽送到目标地点，或用于多个酸槽之间的循环，或用于卸酸等等。FZB自吸泵人性化的设计原理的工作性能，已成为越来越多的使用单位必不可少的泵设备之一。

氟塑料自吸泵工作原理

自吸泵，就是在启动前不需灌水（安装后初次启动仍然需灌水），经过短时间运转，靠泵本身的作用，即可以把水吸上来，投入正常工作。自吸泵按作用原理分为以下几类： 1.气液混合式（包括内混式和外混式）； 2.水环轮式； 3.射流式（包括液体射流和气体射流）。气液混合式自吸泵的工作过程：由于自吸泵泵体的特殊结构，水泵停转后，泵体内存有一定量的水，泵再次启动后由于叶轮旋转作用，吸入管路的空气和水充分混合，并被排到气水分离室，气水分离室上部的气体溢出，下部的水返回叶轮，重新和吸入管路的剩余空气混合，直到把泵及吸入管内的气体全部排出，完成自吸，并正常抽水。水环轮式自吸泵是将水环轮和水泵叶轮组合在一个壳体内，借助水环轮将气体排出，实现自吸。当泵正常工作后，可通过阀截断水环轮和水泵叶轮的通道，并且放掉水环轮内的液体。射流式自吸泵，由离心泵和射流泵（或喷射器）组合而成，依靠喷射装置，在喷嘴处造成真空实现抽吸。

泵型号意义说明

例：80FZB-25L

80—泵吸入口直径（mm）

F—氟塑料

Z—自吸式

B—离心泵

25—额定扬程（m）

L—带底板式

型号与参数

轴封的形式

轴封全部采用机械密封，我公司配带机械密封分为有轴封水型和无轴封水型两种方式：

·有轴封水型

组合式机械密封，轴封水流量为泵流量的0.1~1%，但最小不低干1m³/h；轴封水压力等于泵出口压力的1/2。

·无轴封水型

无水介质自冲洗型机械密封，结构独特，节水效果好

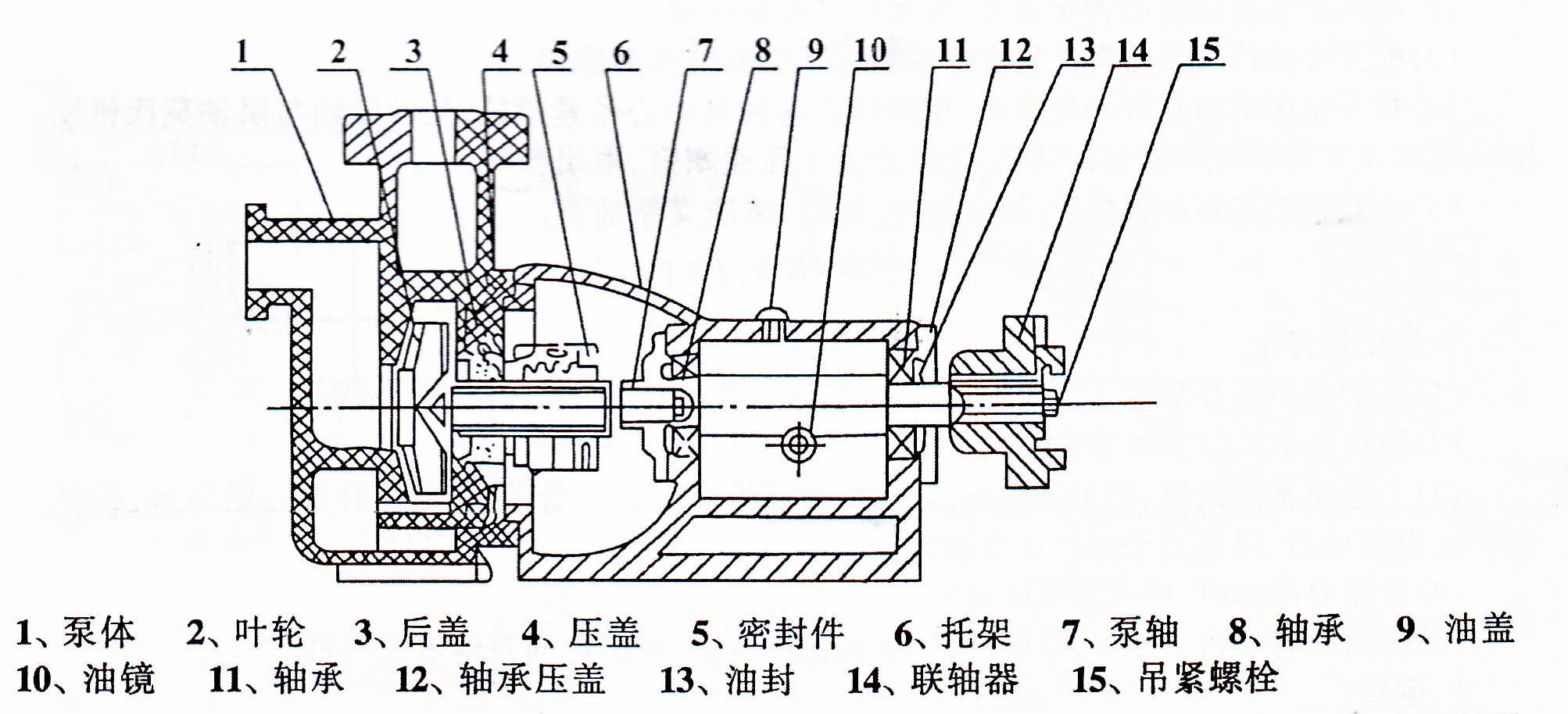

氟塑料自吸泵结构示意图

氟塑料自吸泵相关产品：CZ泵
