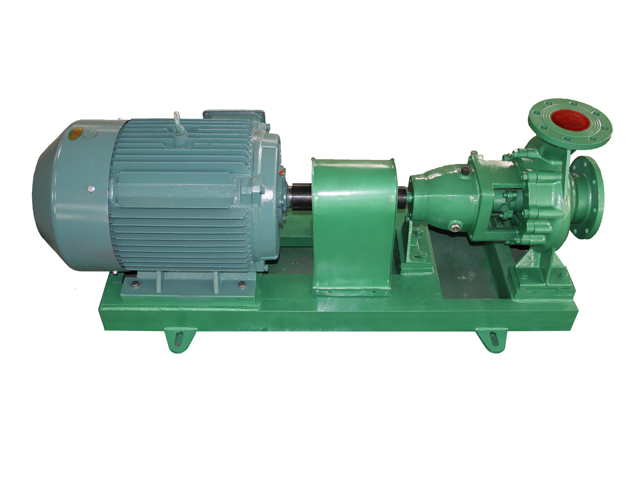

清水离心泵

http://www.cnypbf.com/uploadfiles/211.149.195.244/webid348/source/201608/147141190671.jpg

联系我们 :
固话：0523-87481899
手机：13852635959
分享到：
立即订购+

概述

IS离心泵,系根据国际标准ISO2858所规定的性能和尺寸设计的新型单级单吸卧式清水离心泵，其技术标准均向国际标准靠拢，通用性广，全系列共140种规格，但只用四种轴；同一规格的轴，轴承，轴封，叶轮紧固件等均能互换；全系列泵的悬架也只有四种。达到国际先进水平。它是我国推广的节能泵类产品之一。泵为后开式，拆开泵盖和叶轮时不需拆卸吸水和排出管路。悬架内装有两个滚珠轴承，用机器油或润滑脂润滑。泵通过弹性联轴器由电动机直接驱动。蜗室、脚、进水法兰和出水法兰铸成一个整体。供吸送清水及物理化学性质类似水不含固体颗粒的液体。它广泛适用于工农业及城市、排水、消防供水等。

使用温度：≤175℃（HT200） 175℃～230℃（热水） 230℃～400℃（热传媒）

流量：3.75m³/h ~ 460m³/h

扬程：4m ~133m

用途

本产品广泛适用于冶金、化工、电站、采暖、轻纺、余热利用、热交换装置等

使用特点

1、高效节能：采用CFD计算流体动力学，分析计算出泵内压力分布和速度分布关系、优化泵的流道设计，确保泵有高效的水力形线，提高了泵的效率。

2、耐高温结构：泵体采用中心支撑方式，解决了泵在输送高温介质时防止高温下泵组热膨胀不一致而造成的应力集中以及联轴器对中心发生改变。泵支架、泵盖、悬架体（轴承部位）及机封压盖均有冷却腔，可在不同温度时分别用冷却水冷却或风冷却。

3、轴承：轴承选用圆柱滚子轴承与两个角接触轴承配套，采用稀油润滑，承载能力显著提高。轴承设计寿命 25000小时。

4、轴封：可选配软填料密封和机械密封。

5、联轴器：采用弹性柱梢联轴器，传动精度高。

6、辅助管路：按API 610第8版要求配置。

7、承压：设计压力为4.0MPa，承压高。

型号意义

例：IS 65-40 250 A

IS 标准单级离心泵

65进口直径

40 出口直径

250 叶轮外径名义直径

A 叶轮经过第一次切削

型号参数表

型号	转速n（r/min）	流量Q		扬程H（m）	效率η（%）	功率P（KW）		必需汽蚀余量	重量（Kg）
型号	转速n（r/min）	m³/h	L/s	扬程H（m）	效率η（%）	轴功率	电机功率	必需汽蚀余量	重量（Kg）
IS/CIS 50-32-125	2900	7.5	2.08	22	47	0.96	2.2	2	33
		12.5	3.47	20	60	1.13		2
		15	4.17	18.5	60	1.26		2.5
	1450	3.75	1.04	5.4	43	0.13	0.55	2
		6.3	1.74	5	54	0.16		2
		7.5	2.08	4.6	55	0.17		2.5
IS/CIS 50-32-160	2900	7.5	2.08	34.3	44	1.59	3	2	36
		12.5	3.47	32	54	2.02		2
		15	4.17	29.6	56	2.16		2.5
	1450	3.75	1.04	8.5	35	0.25	0.55	2
		6.3	1.74	8	48	0.28		2
		7.5	2.08	7.5	49	0.31		2.5
IS/CIS 50-32-200	2900	7.5	2.08	52.5	38	2.82	5.5	2	52
		12.5	3.47	50	48	3.54		2
		15	4.17	48	51	3.95		2.5
	1450	3.75	1.04	13.1	33	0.41	0.75	2
		6.3	1.74	12.5	42	0.51		2
		7.5	2.08	12	44	0.56		2.5
IS/CIS 50-32-250	2900	7.5	2.08	82	28.5	5.87	11	2	70
		12.5	3.47	80	38	7.16		2
		15	4.17	78.5	41	7.83		2.5
	1450	3.75	1.04	20.5	23	0.91	1.5	2
		6.3	1.74	20	32	1.07		2
		7.5	2.08	19.5	35	1.14		3
IS/CIS 65-50-125	2900	15	4.17	21.8	58	1.54	3	2	34
		25	6.94	20	69	1.97		2
		30	8.33	18.5	68	2.22		3
	1450	7.5	2.08	5.35	53	0.21	0.55	2
		12.5	3.47	5	64	0.27		2
		15	4.17	4.7	65	0.30		2.5
IS/CIS 65-50-160	2900	15	4.17	35	54	2.65	5.5	2	45
		25	6.94	32	65	3.35		2
		30	8.33	30	66	3.71		2.5
	1450	7.5	2.08	8.8	50	0.36	0.75	2
		12.5	3.47	8.0	60	0.45		2
		15	4.17	7.2	60	0.49		2.5
IS/CIS 65-40-200	2900	15	4.17	53	49	4.42	7.5	2	58
		25	6.94	50	60	5.67		2
		30	8.33	47	61	6.29		2.5
	1450	7.5	2.08	13.2	43	0.63	1.1	2
		12.5	3.47	12.5	55	0.77		2
		15	4.17	11.8	57	0.85		2.5
IS/CIS 65-40-250	2900	15	4.17	82	37	9.05	15	2	76
		25	6.94	80	50	10.88		2
		30	8.33	78	53	12.02		2.5
	1450	7.5	2.08	21	35	1.23	2.2	2
		12.5	3.47	20	46	1.48		2
		15	4.17	19.4	48	1.65		2.5
IS/CIS 65-40-315	2900	15	4.17	127	28	18.5	30	2.5	84
		25	6.94	125	40	21.3		2.5
		30	8.33	123	44	22.8		3
	1450	7.5	2.08	32.3	25	2.63	4	2.5
		12.5	3.47	32	37	2.94		2.5
		15	4.17	31.7	41	3.16		3
IS/CIS 80-65-125	2900	30	8.33	22.5	64	2.87	5.5	3	47
		50	13.9	20	75	3.63		3
		60	16.7	18	74	3.98		3.5
	1450	15	4.17	5.6	55	0.42	0.75	2.5
		25	6.94	5	71	0.48		2.5
		30	8.33	4.5	72	0.51		3
IS/CIS 80-65-160	2900	30	8.33	36	61	4.82	7.5	2.5	52
		50	13.9	32	73	5.97		2.5
		60	16.7	29	72	6.59		3
	1450	15	4.17	9	55	0.67	1.5	2.5
		25	6.94	8	69	0.79		2.5
		30	8.33	7.2	68	0.86		3
IS/CIS 80-50-200	2900	30	8.33	53	55	7.87	15	2.5	60
		50	13.9	50	69	9.87		2.5
		60	16.7	47	71	10.8		3
	1450	15	4.17	13.2	51	1.06	2.2	2.5
		25	6.94	12.5	65	1.31		2.5
		30	8.33	11.8	67	1.44		3
IS/CIS 80-50-250	2900	30	8.33	84	52	13.2	22	2.5	97
		50	13.9	80	63	17.3		2.5
		60	16.7	75	64	19.2		3
	1450	15	4.17	21	49	1.75	3	2.5
		25	6.94	20	60	2.27		2.5
		30	8.33	18.8	61	2.52		3
IS/CIS 80-50-315	2900	30	8.33	128	41	25.5	37	2.5	108
		50	13.9	125	54	31.5		2.5
		60	16.7	123	57	35.3		3
	1450	15	4.17	32.5	39	3.4	5.5	2.5
		25	6.94	32	52	4.19		2.5
		30	8.33	31.5	56	4.6		3
IS/CIS 100-80-125	2900	60	16.7	24	67	5.86	11	4	49
		100	27.8	20	78	7		4.5
		120	33.3	16.5	74	7.28		5
	1450	30	8.33	6	64	0.77	1.5	2.5
		50	13.9	5	75	0.91		2.5
		60	16.7	4	71	0.92		3
IS/CIS 100-65-200	2900	60	16.7	54	65	13.6	22	3	78
		100	27.8	50	76	17.9		3.6
		120	33.3	47	77	19.9		4.8
	1450	30	8.33	13.5	60	1.84	4	2
		50	13.9	12.5	73	2.33		2
		60	16.7	11.8	74	2.61		2.5
IS/CIS 100-65-250	2900	60	16.7	87	61	23.4	37	3.5	112
		100	27.8	80	72	30.3		3.8
		120	33.3	74.5	73	33.3		4.8
	1450	30	8.33	21.3	55	3.16	5.5	2
		50	13.9	20	68	4		2
		60	16.7	19	70	4.44		2.5
IS/CIS 100-65-315	2900	60	16.7	133	55	39.6	75	3	128
		100	27.8	125	66	51.6		3.6
		120	33.3	118	67	57.5		4.2
	1450	30	8.33	34	51	5.44	11	2
		50	13.9	32	63	6.92		2
		60	16.7	30	64	7.67		2.5
IS/CIS 125-100-200	2900	120	33.3	57.5	67	28	45	4.5	92
		200	55.5	50	81	33.6		4.5
		240	66.7	44.5	80	36.4		5
	1450	60	16.7	14.5	62	3.83	7.5	2.5
		100	27.8	12.5	76	4.48		2.5
		120	33.3	11	75	4.79		3
IS/CIS 125-100-250	2900	120	33.3	87	66	43	75	3.8	127
		200	55.6	80	78	55.9		4.2
		240	66.7	72	75	62.8		5
	1450	60	16.7	21.5	63	5.59	11	2.5
		100	27.8	20	76	7.17		2.5
		120	33.3	18.5	77	7.84		3
IS/CIS 125-100-315	2900	120	33.3	132.5	60	72.1	110	4	152
		200	55.6	125	75	90.8		4.5
		240	66.7	120	77	101.9		5
	1450	60	16.7	33.5	58	9.4	15	2.5
		100	27.8	32	73	11.9		2.5
		120	33.3	30.5	74	13.5		3
IS/CIS 125-100-400	1450	60	16.7	52	53	16.1	30	2.5	206
		100	27.8	50	65	21		2.5
		120	33.3	48.5	67	23.6		3
IS/CIS 150-125-250	1450	120	33.3	22.5	71	10.4	18.5	3	150
		200	55.6	20	81	13.5		3
		240	66.7	17.5	78	14.7		3.5
IS/CIS 150-125-315	1450	120	33.3	34	70	15.9	30	2.5	161
		200	55.6	32	79	22.1		2.5
		240	66.7	29	80	23.7		3
IS/CIS 150-125-400	1450	120	33.3	53	62	27.9	45	2	264
		200	55.6	50	75	36.3		2.8
		240	66.7	46	74	40.6		3.5
IS/CIS 200-150-250	1450	240	66.7	22.6	70	21.1	37	3.6	175
		400	111.1	20	82	26.6		4.6
		460	127.8	17.2	79	27.3		4.9
IS/CIS 200-150-315	1450	240	66.7	37	70	34.6	55	3	252
		400	111.1	32	82	42.5		3.5
		460	127.8	28.5	80	44.6		4
IS/CIS 200-150-400	1450	240	66.7	55	74	48.6	90	3	286
		400	111.1	50	81	67.2		3.8
		460	127.8	45	76	74.2		4.5

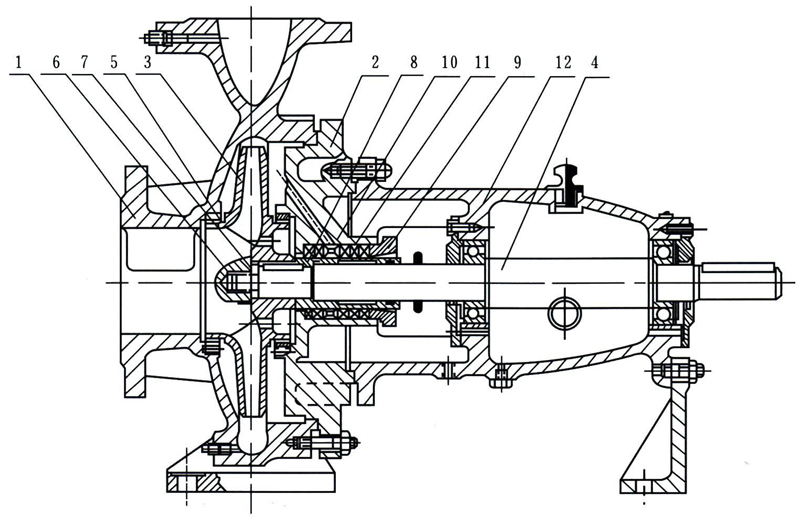

结构示意图

1、泵体	2、泵盖	3、叶轮	4、轴	5、密封环	6、叶轮螺母
7、止动垫圈	8、轴套	9、填料压盖	10、填料环	11、填料	12、悬架轴承等

工作条件

IS离心泵的泵体和泵盖的部分，是从叶轮背面处剖分的，即通常所说的后开门结构形式。其优点是检修方便，检修时不动泵体，吸入管路，排出管路和电动机，只需拆下加长联轴器的中间联接件，即可退出转子部件，进行检修。

泵的壳体（即泵体和泵盖）构成泵的工作室、叶轮、轴和滚动轴承等为泵的转子。悬架轴承部件支承着泵的转子部件，滚动轴承承受泵的径向力和轴向力。

为了平衡泵的轴向力，大多数泵的叶轮前、后均设有密封环，并在叶轮后盖板上设有平衡孔，由于有些泵轴向力不大，叶轮背面未设密封环和平衡孔。

泵的轴向密封环是由填料压盖和填料等组成，以防止进气或大量漏水。泵的叶轮如有平衡，则装有软填料的空腔与叶轮吸入口相通，若叶轮入口处液体处于真空状态，则很容易沿着轴套表面进气，故在填料腔内装有填料环通过泵盖上的小孔将泵室内压力水引至填料环进行密封。泵的叶轮如没有平衡孔，由于叶轮背面液体压力大于大气压，因而不存在漏气问题，故可不装填料环。为避免轴磨损，在轴通过填料腔的部位装有轴套保护，轴套与轴之间装有○型密封圈，以防止沿着配合表面进气或漏水。

泵的传动方式是通过加长弹性联轴器与电动机联结的。泵的旋转方向，从驱动端看，为顺时针方向转。
