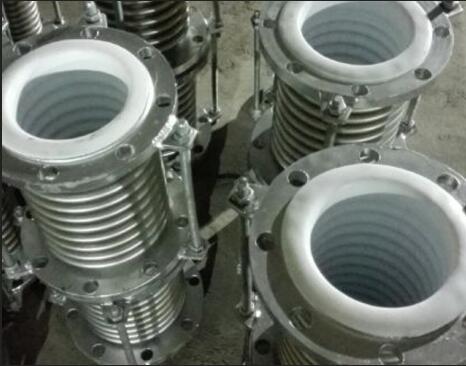

前面给大家介绍过衬四氟补偿器中横向型补偿器关于管架设计的相关因素，补偿器不同方向的对于管架的要求都不一样，接下来就讲讲轴向型补偿器的管架设计要求。

1、安装轴向型补偿器的管段，在管道的盲端、弯头、变截面处，装有截止阀或减压阀的部们及侧支管线进入主管线入口处，都要设置主固定管架。主固定管架要考虑波纹管静压推力及变形弹性力的作用。推力计算公式如下： Fp=100*P*A Fp-补偿器轴向压力推（N）， A-对应于波纹平均直径的有效面积（cm2）， P-此管段管道压力（MPa）。 轴向弹性力的计算公式如下： Fx=f*Kx*X FX-补偿器轴向弹性力（N）， KX-补偿器轴向刚度（N/mm）； f-系数，当“预变形”（包括预变形量△X=0）时，f=1/2，否则f=1。 管道除上述部位外，可设置中间固定管架。中间固定管架可不考虑压力推力的作用。

2、在管段的两个固定管架之间，仅能设置一个轴向型补偿器。

3、补偿器一端应靠近固定管架，若过长则要按导向架的设置要求设置导向架，其它导向架的间距可按下计算： LGmax-导向间距（m）； E-管道材料弹性模量（N/cm2）； i-tp 管道断面惯性矩（cm4）； KX-补偿器轴向刚度（N/mm）， X0-补偿额定位移量（mm）。 当补偿器压缩变形时，符号“+”，拉伸变形时，符合为“-”。当管道壁厚按标准壁厚设计时，LGmax可按有关标准选取。

这就是轴向型补偿器安装时对于管架设计的一般要求，这样设计管架能更好的负荷轴向型补偿器的安装要求。
