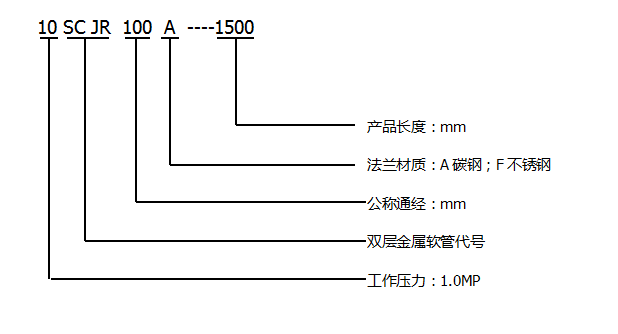

型号示例

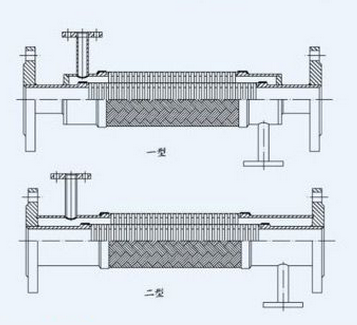

结构图





适用工况

公称通径：DN15 - DN600mm

产品长度：200mm - 2000mm

公称压力：0.6MPa、1.0MPa、1.6MPa

工作温度：-196℃－450℃

介质：液体、气体等。

法兰标准：国标GB、美标ANSI、日标JIS、德标DIN等

说明

一、用途和特点：

1、内、外管可同时流动两种不同的液体。

2、外管内通蒸汽便于内管的流体保温，防止固化

二、可根据甲方的实际用途专门制作，法兰标准由用户提供。

三、两个小法兰的相对位置为180度，小法兰的高度和距大法兰的距离，由甲方订货时提出。

四、规格：全长不能小于1000mm。
